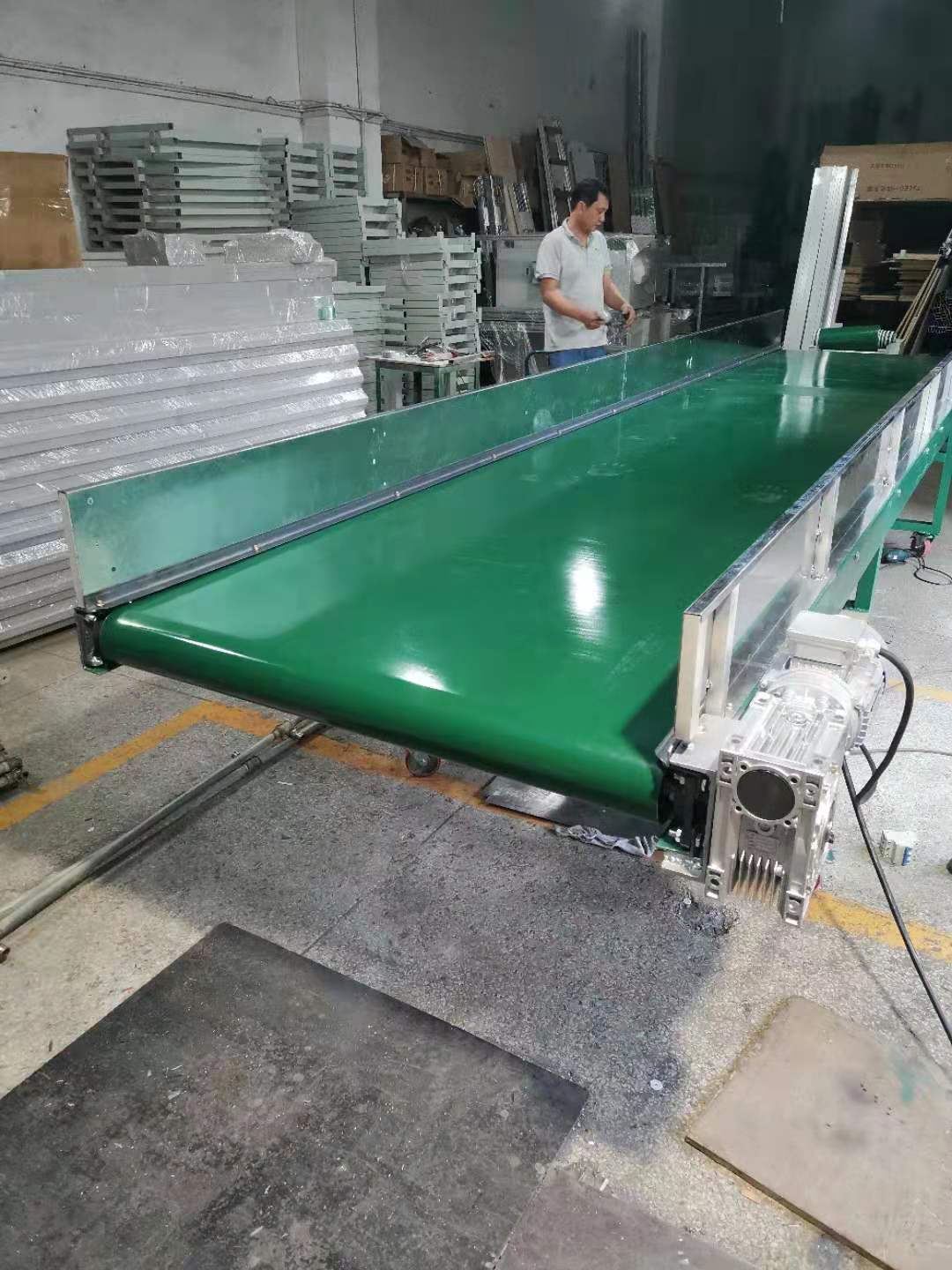

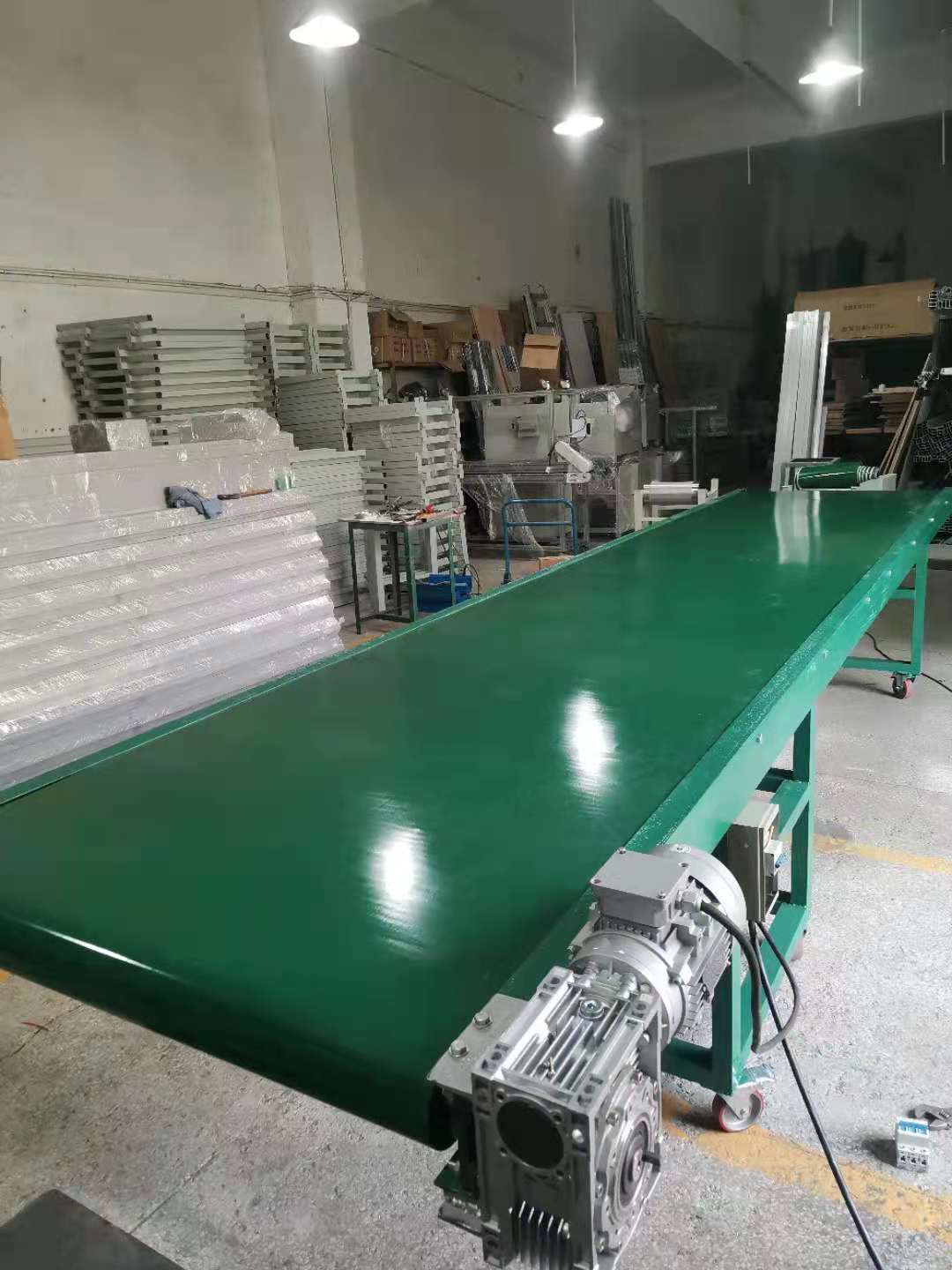

皮帶輸送機由驅動張緊裝置、皮帶線體和電器控制裝置組成。驅動張緊裝置包括電機、齒輪減速機、

電機鏈輪、驅動鏈條、主動滾筒鏈輪、主動滾筒、從動滾筒、改向滾筒、張緊架、動力箱、鏈罩組成；

皮帶線體包括工作皮帶、承托滾（或承托板）、護邊、支架、地腳（或腳輪）、護欄（可選）；簡單的

電器控制功能有啟動、停止、急停、變頻調速等。皮帶流水線兩側會裝備長條形（300MM-400MM寬）或獨

立的工作臺（800MM*500MM）；頂部是日光燈；日光燈架上布置工藝掛板、工具臺或零件盒；

沿線會有供電供氣的動力源管道，工人操作處有電源插座、快速氣接頭、電氣動工具、腳踏開關等裝置

皮帶輸送機輸送平穩，物料與輸送帶間沒有相對運動，能夠避免對輸送物的損壞；與其它輸送機相比噪

音較小，適合于工作環境要求比較安靜的場合。

單邊長條式工作臺長條工作臺

技術參數

1、皮帶寬度：100 ~ 1500mm

2、皮帶規格：δ=1-5（綠色）

3、線體長度：1 ~ 50m（可訂做）

4、工作臺類別：分長條工作和獨立工作臺

（1）長條工作臺：寬度分300、400mm兩種，長度與線體長度相等。δ=18mm夾板制作，工作臺表面帖白色防火板，要線包邊。

（2）獨立工作臺：規格：

600（L）×400（W）mm

700（L）×500（W）mm

800（L）×600（W）mm

數量：沿線體長度每隔1200MM一張

5、配套系統：照明系統，風喉系統，電源系統。

6、電機功率：1HP、2HP、3HP

7、輸送速度：1000 ~ 3000mm/min

8、變速方式：機械變速或電子變速

使用說明

1、機頭電機的維修及保養方法： 切不可將電機進水，也不能在電機上加柴油及液體有機化合物，因?yàn)檫@樣可能導致電機的絕緣損壞而出現故障。

調速頭的保養方法同電機。其余查考電工手冊的電機保養及維護。

2、鏈條的維修及保養方法： 鏈條在長期的運轉后可能導致原來的潤滑油發熱揮發，而導致鏈條在運行過程中不平衡，噪聲增大，爬行等。

此時可打開機尾的封板，向鏈條加上黃油或濃一點的潤滑油等。 3、流水線機頭減速箱的維修及保養方法： *次使用在三個月左右將減速箱里

的機油放凈，用柴油或汽油將減速箱里面清洗一下，放凈后將新的潤滑油加至觀察窗的中間即可。（每一個月要注意潤滑是否太少）。以后每年

將潤滑油換一遍就可以了。潤滑油太多可能引發減速箱發熱，電機負荷過大導致電機保護開關跳開。潤滑油太少可能引發減速箱發熱，噪聲增大

及減速箱絞死而報廢。

包裝清單

本產品一般是送貨上門安裝，所以為散裝，若發貨至省外，可根據實際情況進行包裝.

用途/應用領域

 廣泛用于電子產品、電器、工藝禮品、金屬用具等輕型

產品進行加工、裝配的專用設備。通用性強，皮帶輸送機具有輸送能力強，輸送距離遠，結構簡單易于

維護。。。。。
