　　1、滑架

　　可拆卸鏈條的滑架基本形式，如圖4所示?；苡脕碇С重浳锏牡蹙?，并使它沿著架空軌道運行，或者用來支持鏈條質量，以免鏈條生產過大的撓度，前一種稱為載重滑架，后一種稱為空載滑架?；艿臐L輪都制成整體軸承式的，有閉式和開式兩種，當懸掛輸送機要通過高溫烘干室時，一般選用開式滾輪，雙鉸接鏈的滑架一般與鏈條一起制成。

　　2、架空軌道

　　懸掛輸送機的線路均為單線線路，可拆卸鏈的架空軌道可以采用10~16工字鋼，視載荷大小選用特種箱型斷面型鋼制成

　　架空軌道可以固定后連接在屋架上、墻上或柱子上。

　　為了消除滑架在線路垂直彎折處的凹形，在受到牽引構件 的張力作用后產生的升起現象，應裝有導向作用的反軌

　　3、回轉裝置

　　懸掛式送機在水平面內的轉向是利用轉向鏈輪、帶槽光輪或滾子組來實現的，其結構見圖7和圖8，選用的原則取決于牽引構件的形式，以及牽引鏈條的張力和轉向半徑。

　　4、拉緊裝置

　　拉緊裝置是用來改變懸掛輸送機由于鏈條的磨損、溫度升高時熱脹冷縮所引起的鏈條長度的伸長而造成張緊的裝置，常用的拉緊裝置有重錘式、彈簧式和氣動液壓師三種，圖9所示為重錘式拉緊裝置，它是由活動框架、支撐框架、滑輪、鏈輪、重錘及伸縮街頭組成的。拉緊裝置一般設置在張力最小或接近張力最小的運輸段上。通常放置在驅動裝置之后不遠的彎曲段上。

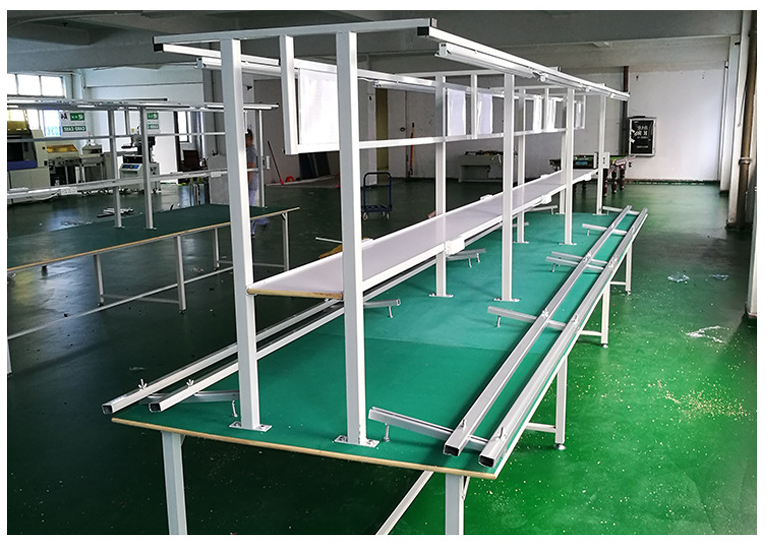

      5、插件流水線的配置

         1）規格：L不限*W1200*H1850MM。

         2）支架：腳架、燈架采用40*40鐵方通制作，下配 80*12*100鍍鋅腳杯，高度可調±20MM。

         3）工作臺：臺板采用15MM刨花板，表面貼2mm厚綠色防靜電膠皮，四周半圓木線包邊。

         4）物料臺：中間配一層300MM寬物料臺，臺板采用15MM刨花板制作，四周半圓木線包邊。

         5）照明：燈通20*30鐵扁通制作，照明采用T8、18W帶開關節能燈，每1.2米安裝一套雙邊配置。

         6）工藝卡：導軌采用“H”型鋁型材，作業指導書采用A4硬膠套，安裝在燈架中間。

         7）導軌：采用鋁型材專用導軌制作，配支架寬度可調。
